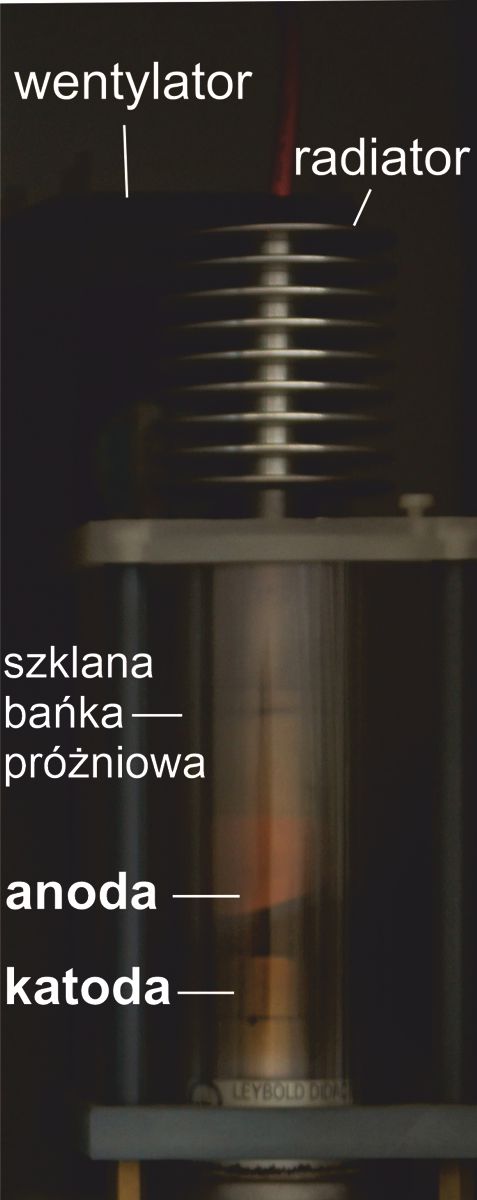

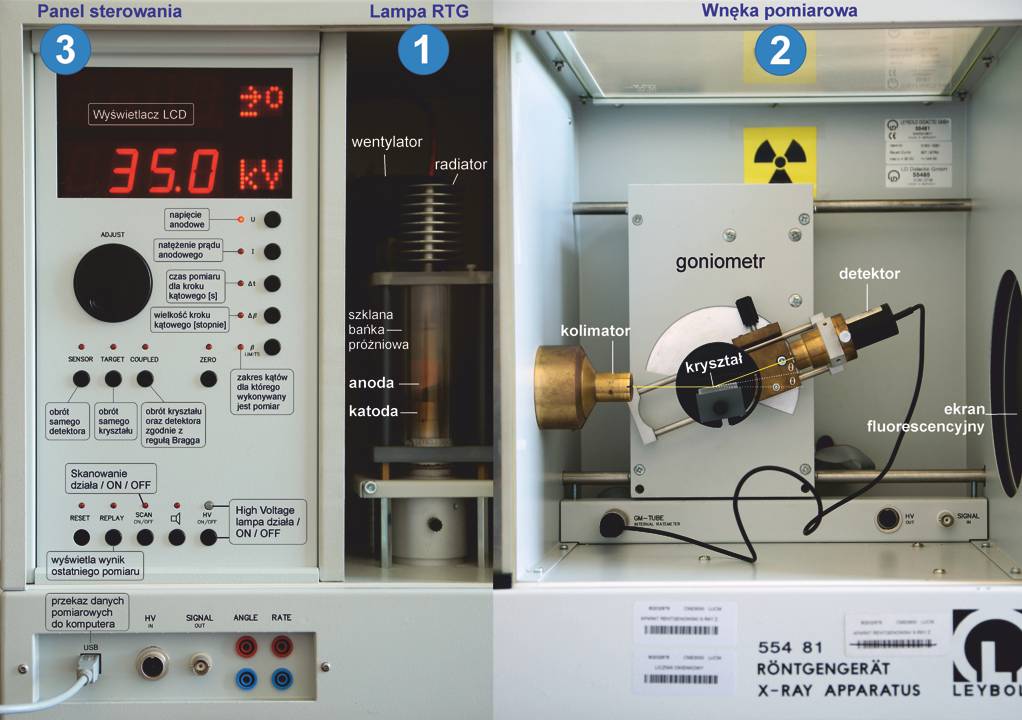

Lampa rentgenowska

• Katoda jest podgrzana do wysokiej temperatury. W wyniku termoemisji elektrony mogą opuścić jej materiał. Przyspieszane napięciem anodowym lecą w stronę anody
• Anoda - w jej materiale hamuja elektrony. Ich energia zamienia się na promieniowanie rentgenowskie
• Bańka próżniowa - dzięki próżni elektrony mają zwobony lot z katody do anody, nie rozpraszając się na cząsteczkach powietrza
• Radiator - odprowadza ciepło od anody, która wskutek bombardowania elektronami rozgrzewa się do wysokich temperatur
• Wentylator - chłodzi radiator

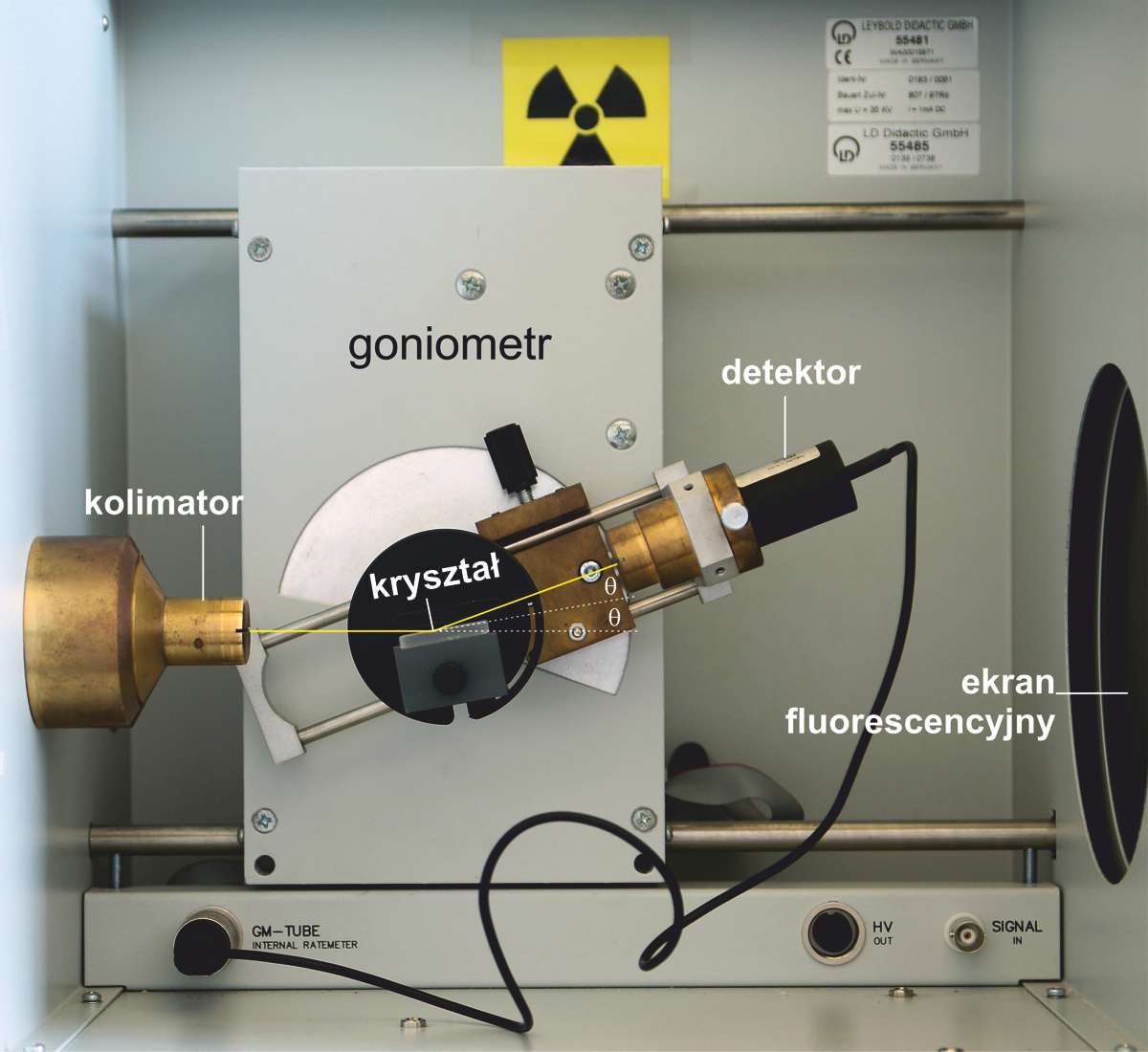

Wnęka pomiarowa

• Kolimator sprawia, że wiązka ma postać wąskiego paska
• Kryształ pełni funkcję monochromatora zgodnie ze wzorem Bragga
• Detektor (licznik Geigera-Müllera) zlicza fotony wpadające do jego objętości czynnej mierząc w ten sposób natężenie promieniowania
• Goniometr obraca podstawką na kryształ i uchwytem na detektor zgodnie z ustawionym programem
• Ekran fluorescencyjny przetwarza promieniowanie rentgenowskie na światło widzialne

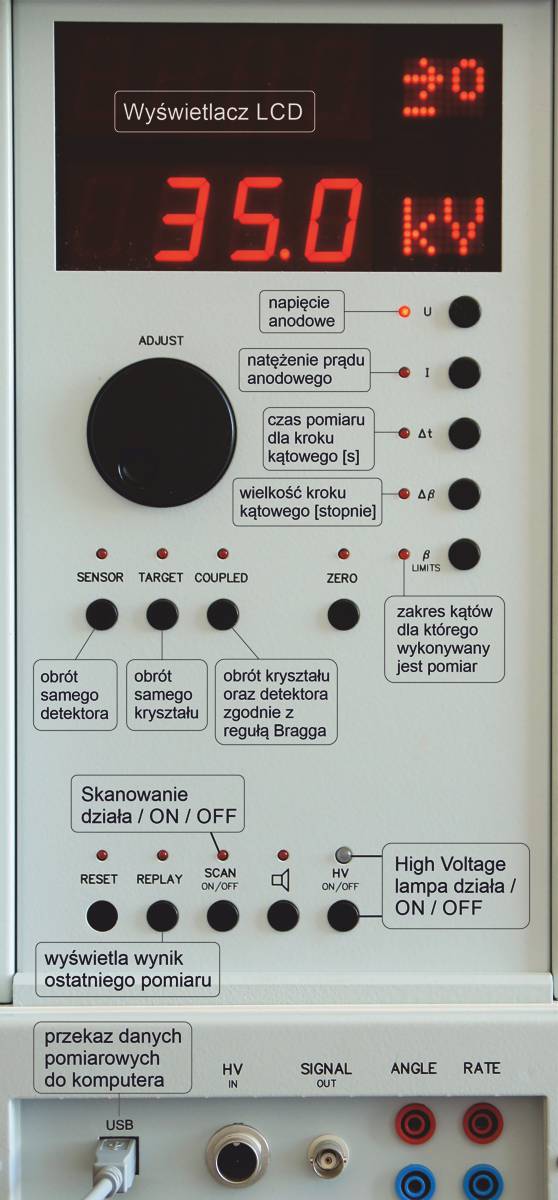

Panel sterowania

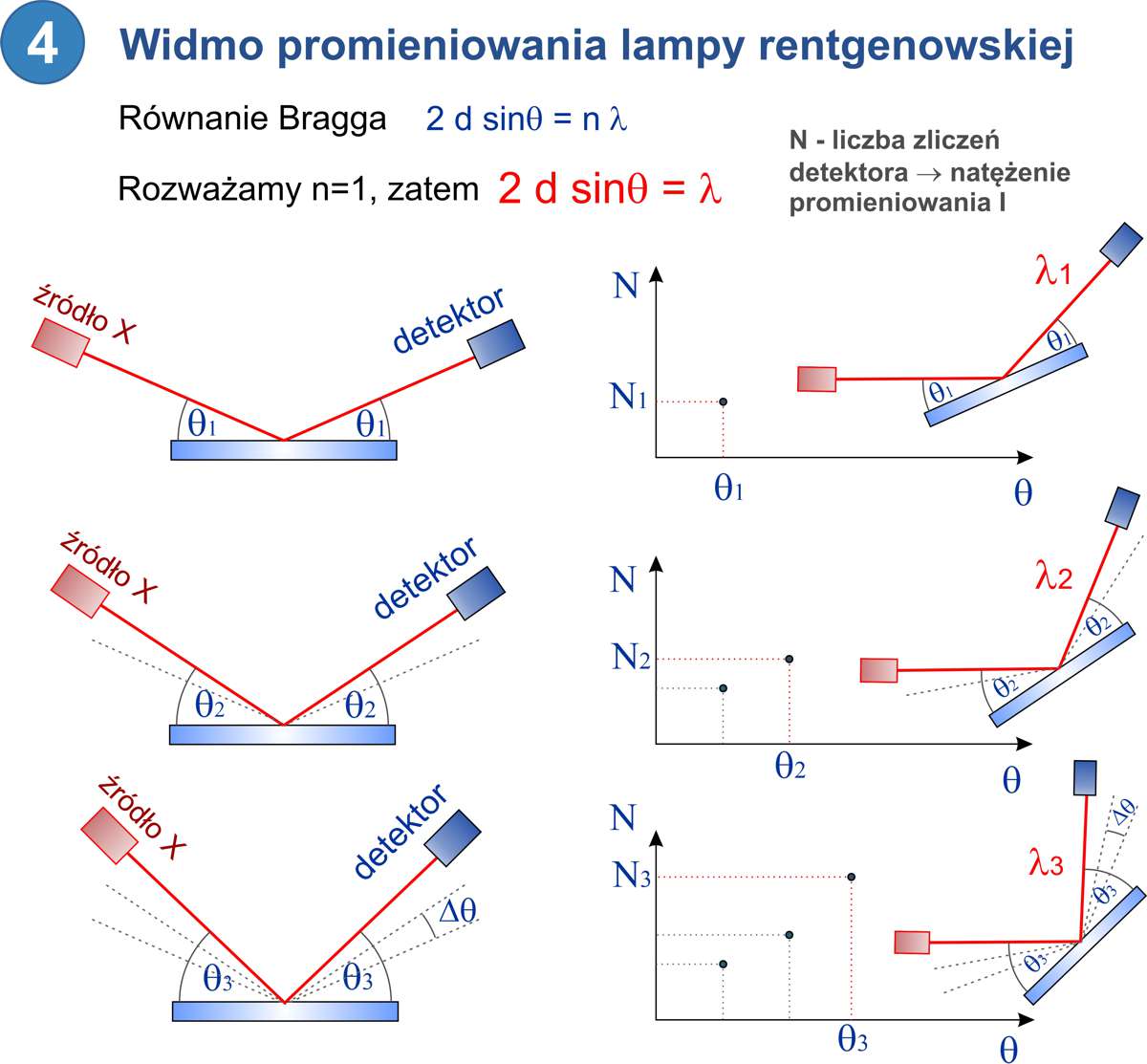

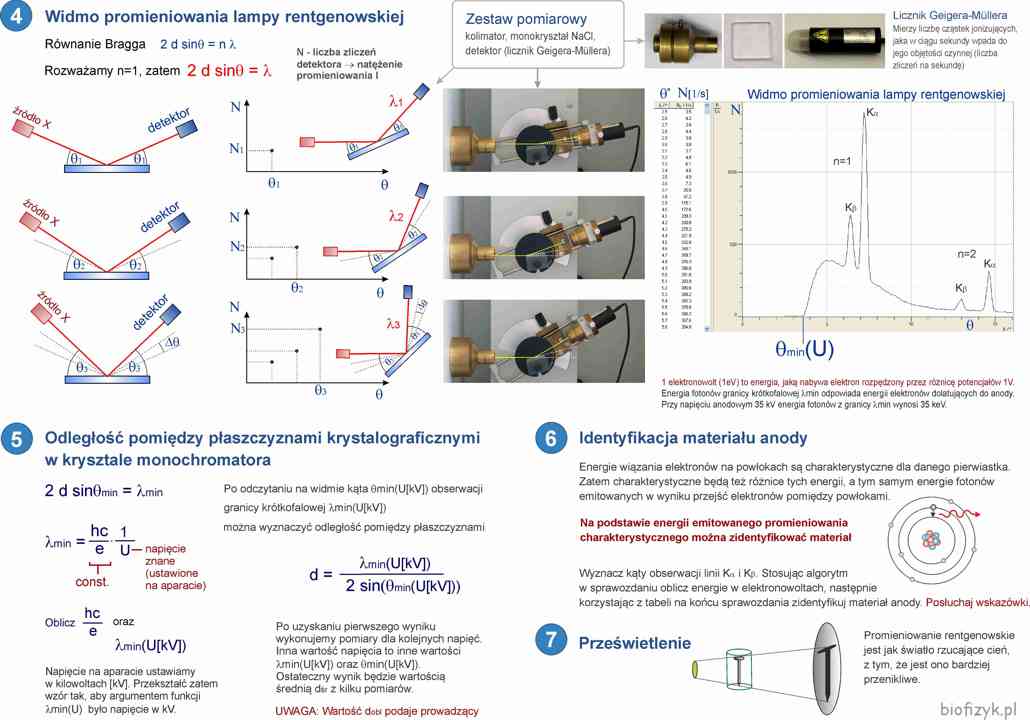

Widmo promieniowania lampy RTG

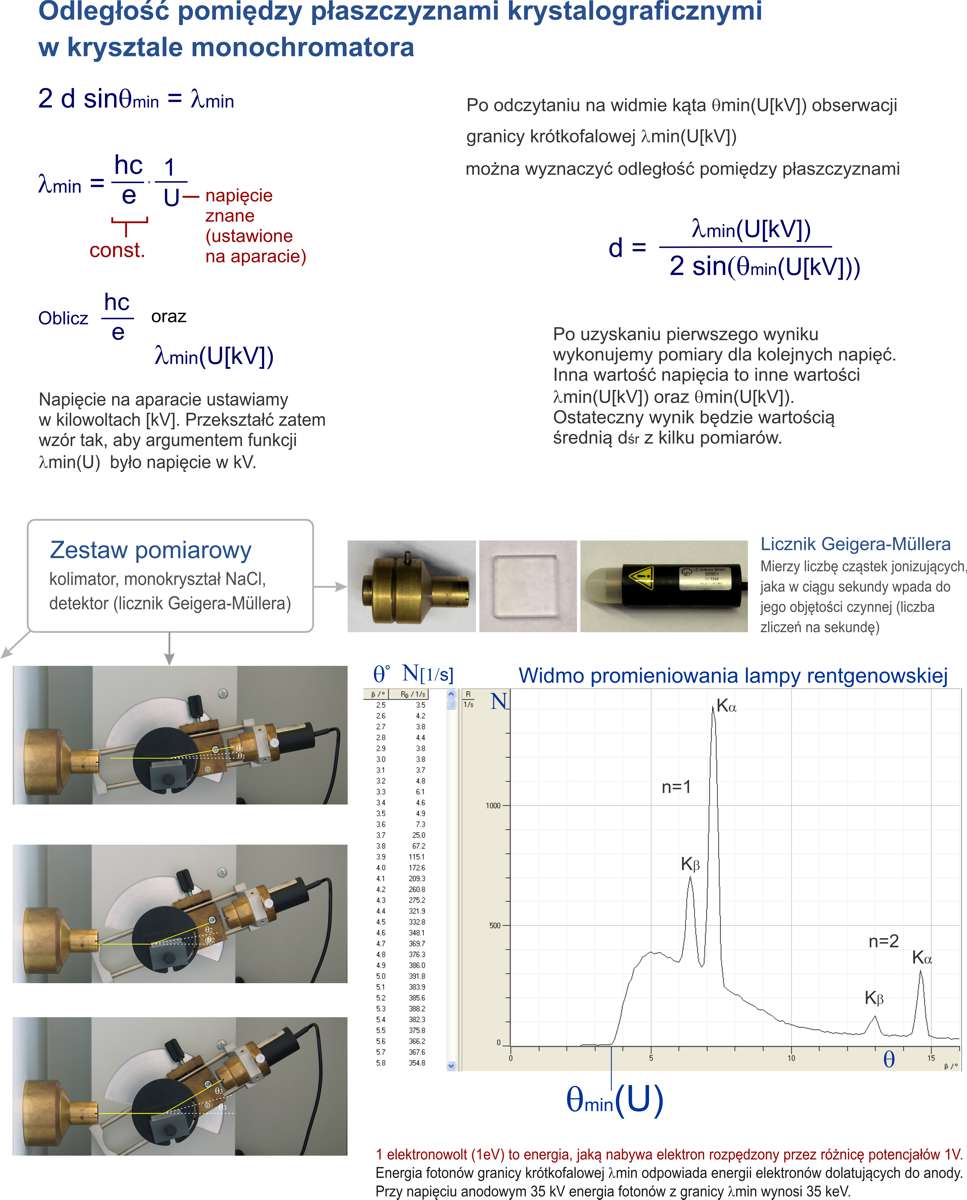

Odległość pomiędzy płaszczyznami

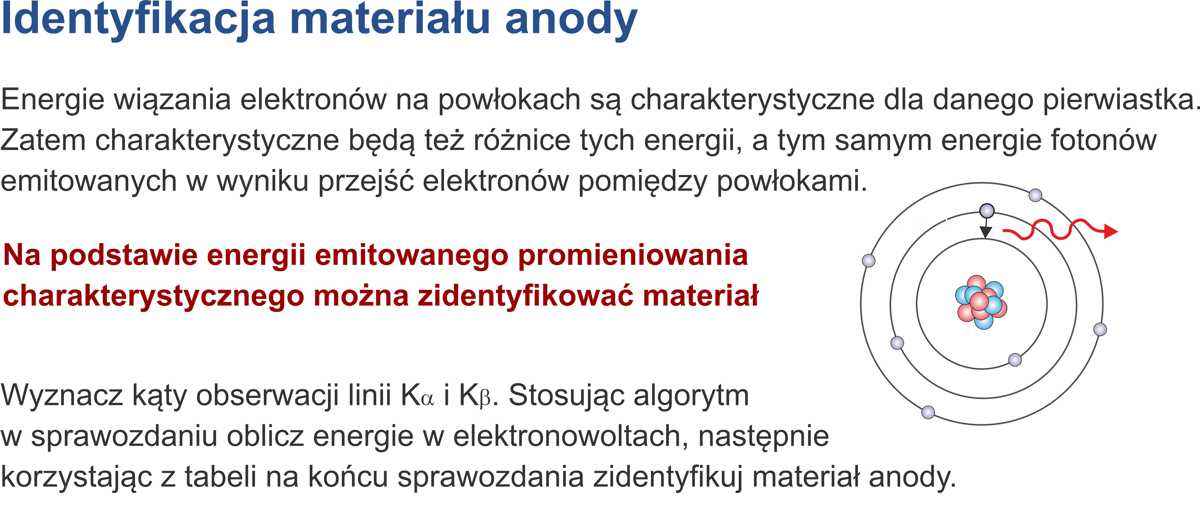

Identyfikacja materiału anody

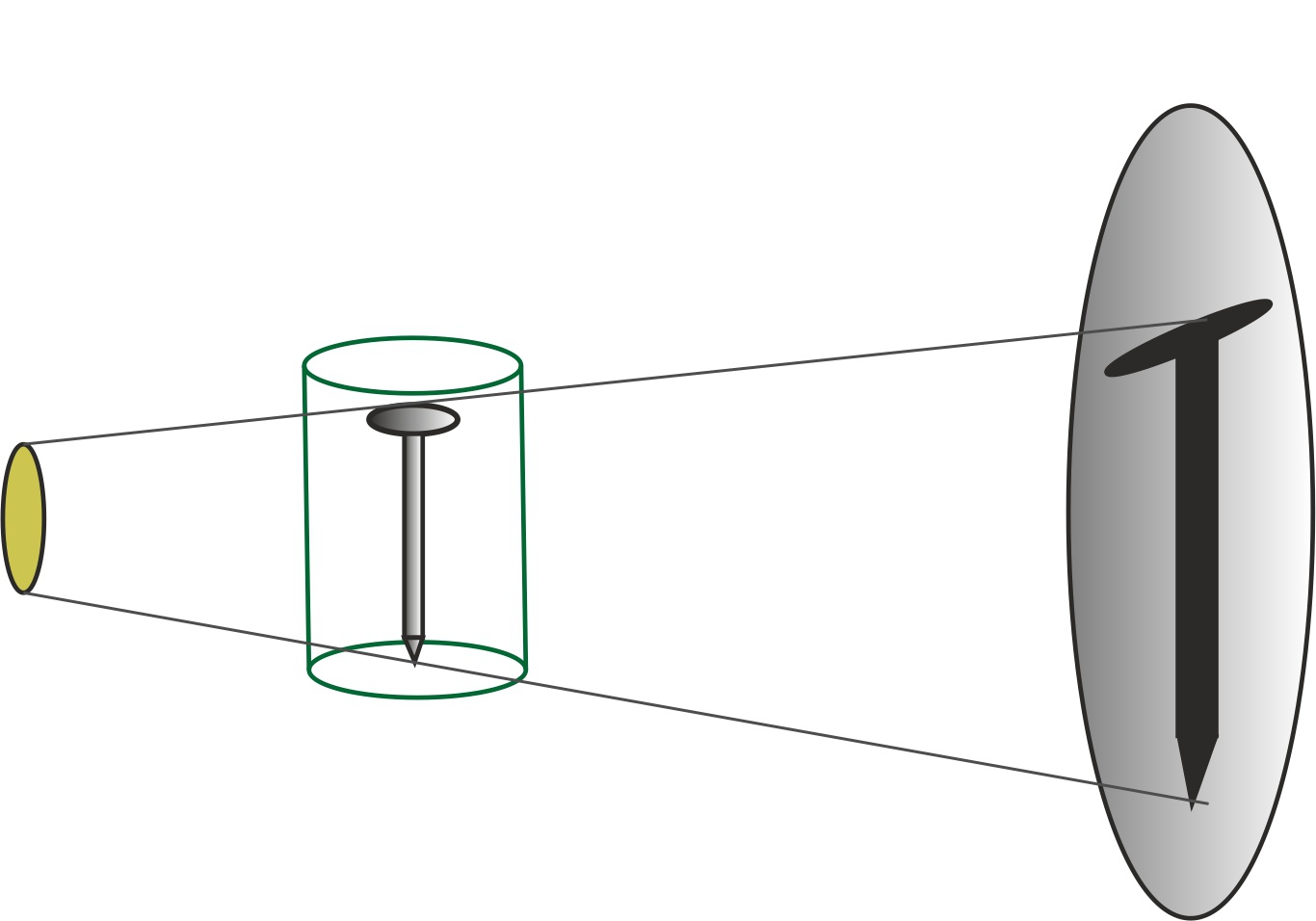

Prześwietlenie
